Checkerblock 45

Płyta to prefabrykowany element betonowy o perforowanej powierzchni, przeznaczony do tworzenia nawierzchni półprzepuszczalnych. Jego konstrukcja umożliwia wegetację roślin, jednocześnie chroniąc je przed obciążeniami mechanicznymi. Produkt przeznaczony do stosowania w przestrzeniach publicznych na powierzchniach poziomych lub nachylonych w celu zapobiegania erozji i tworzeniu się kałuż. Jest odpowiedni do nawierzchni o ruchu pieszym oraz sporadycznym ruchu lekkich pojazdów.

Producent:

Checkerblock 45 – płyta ażurowa betonowa

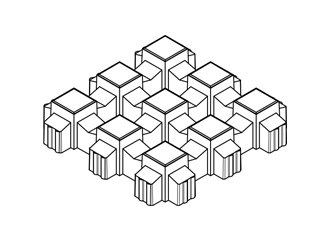

Kształt

Płyta drogowa jest elementem siatkowym o kwadratowej formie. W obrębie płyty utworzona jest siatka, która zawiera dziewięć elementów o szerokości 7,5 cm każdy. Elementy te są połączone żebrami betonowymi, które powinny być ukryte pod warstwą roślinności. Przekrój poprzeczny elementu powinien umożliwiać rozwój i wzrost trawy wypełniającej puste przestrzenie.

Materiały

Materiały:
Produkt wykonany z betonu prasowanego z 20% zawartością kruszyw pochodzących z recyklingu. Płyty posiadają antypoślizgową teksturę powierzchni.

Zastosowanie

Nawierzchnie przepuszczalne na obszarach miejskich
Nawierzchnie w otoczeniu budynków mieszkalnych i biurowych
Nawierzchnie w parkach i na terenach zieleni publicznej
Drogi dojazdowe o małym i średnim natężeniu ruchu
Obszary przeznaczone dla ruchu pieszego
Obszary buforowe dla wody deszczowej

Zalety produktu

Zgodność z normą UNE-EN 1339:2004
Odporność na ścieranie: Klasa 4, < 20 mm
Odporność na mróz: Klasa 3, ≤ 1,0 kg/m²
Odporność na poślizg: Klasa 3, Rd 45
Nośność: Klasa 70, ≥ 7 kN
Przepuszczalność: 37% (13500 mm/h)
Współczynnik powierzchni zielonej: 75%

Montaż

Płyty należy układać na zagęszczonej podsypce piaskowej o grubości 4-6 cm. Podsypka piaskowa musi być rozłożona na warstwie gruntu zagęszczonego do 95% (UNE 103-501-94) lub na warstwie betonu. Tak przygotowaną bazę należy wypełnić humusem przed zasianiem trawy lub samym piaskiem.
